Hoe beïnvloedt de interactie tussen straalbuis, schroef en roer het voortstuwingsgedrag van het schip?
Auteur: Jeroen Berger • Publicatiedatum:

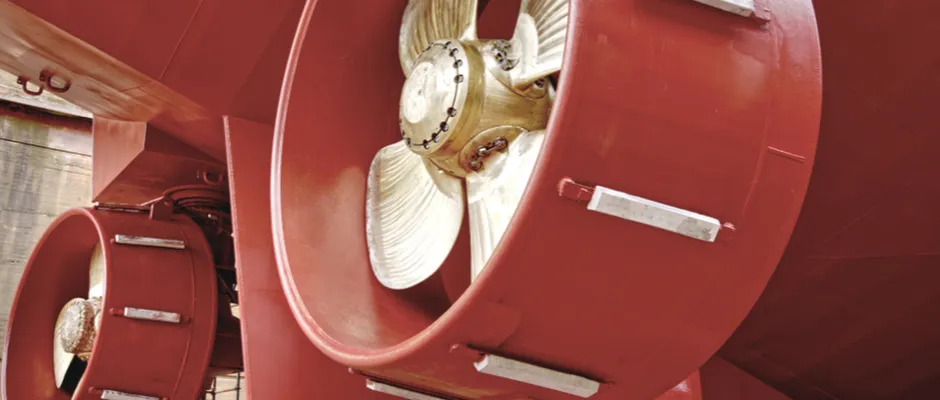

Wanneer in de praktijk afwijkingen zichtbaar worden in brandstofverbruik, koersvastheid of slijtage rond de schroefzone blijkt zelden één component op zichzelf doorslaggevend. Wat zich aan boord manifesteert ontstaat doorgaans uit de gezamenlijke werking van straalbuis, scheepsschroef en scheepsroer binnen de bestaande configuratie van het achterschip.
Binnen die configuratie wordt bepaald hoe de instroom het schroefvlak bereikt, hoe bladbelasting zich opbouwt en hoe het roer uiteindelijk wordt aangestraald. De zichtbare prestatie van het schip, bijvoorbeeld in vermogen, trillingsbeeld of stuurgedrag, volgt daarmee uit de interactie van het volledige systeem.
Wanneer die samenhang buiten beeld blijft, ontstaat gemakkelijk een ogenschijnlijke hoofdoorzaak. Een maatregel kan dan lokaal logisch lijken, terwijl de belasting zich elders in het systeem verplaatst en een nieuwe gevoeligheid introduceert.
Voor reders en scheepseigenaren krijgt een ingreep aan één component daarom pas betekenis wanneer duidelijk wordt hoe deze doorwerkt in het stromings- en belastingbeeld rond het achterschip. De onzekerheid zit zelden in het component zelf, maar in de vraag of de totale configuratie binnen hetzelfde inzetprofiel een voorspelbaar belastingverloop behoudt.
De straalbuis als vormgever van de instroom
Tussen rompvorm en schroef bepaalt de straalbuis in belangrijke mate hoe water het schroefvlak bereikt. De straalbuis beïnvloedt de verdeling van snelheid en druk rond de schroefomtrek nog voordat de schroef het water omzet in stuwkracht.
Daarmee wordt niet alleen het gemiddelde belastingniveau op het blad beïnvloed, maar vooral de gelijkmatigheid waarmee die belasting zich opbouwt.
Een homogener instroombeeld kan de schroef rustiger laten werken en de vermogensopname stabiel houden bij beperkte variaties in snelheid of weerstand. Wordt de instroom daarentegen sterker gericht of lokaal versneld, dan kan dat binnen een specifiek werkgebied gunstig uitpakken terwijl de gevoeligheid buiten dat gebied toeneemt.
De betekenis van de straalbuis ligt daarom minder in één optimaal werkpunt dan in de mate waarin het systeem variaties kan opvangen zonder abrupte verschuivingen in belasting.
Schroefgedrag bij verschuivende belastingcondities
De schroef zet het aangeleverde stromingsveld om in stuwkracht en reageert direct op veranderingen in de bladbelasting. Een configuratie die scherp is afgestemd op één ontwerpbelasting kan merkbaar anders reageren zodra instroom of weerstand verschuift.
De vraag is dan niet alleen of de schroef onder nominale condities efficiënt functioneert, maar of het totale voortstuwingssysteem ook buiten dat punt beheersbaar blijft.
In combinatie met een instroombepalende straalbuis kan een configuratie ontstaan die binnen een beperkte bandbreedte stabiel is, terwijl de operationele speelruimte bij wisselende inzet afneemt. Dat wordt zichtbaar bij frequente manoeuvres, variërende belading of veranderende waterdiepte.
Kleine verschuivingen in bladbelasting kunnen zich dan vertalen in meetbare variaties in asvermogen of een levendiger trillingsbeeld.
Uitstromingskarakter en roerbelasting
Achter het schroefvlak ontwikkelt zich een uitstromingspatroon dat direct het roer bereikt. Dat patroon is het resultaat van de volledige stromingsketen stroomopwaarts.
De straalbuis bepaalt in welke mate de schroefstraal geconcentreerd of gespreid is en onder welke invalshoek het roerblad wordt aangestraald. Stuurkrachten en roerbelasting volgen uit dat feitelijke aanstromingsveld.
Een geconcentreerde straal kan bij lage snelheid een krachtige roerrespons ondersteunen, wat in werkvaart of manoeuvre-intensieve operaties functioneel kan zijn. Tegelijk kan een sterk geconcentreerde uitstroming lokale belastingpieken versterken, waardoor het systeem gevoeliger reageert op kleine roeruitslagen.
Bij een meer gespreid uitstromingsbeeld verloopt de roerbelasting doorgaans gelijkmatiger en wordt het koersgedrag vaak rustiger ervaren.
De zichtbare stuurrespons is daarmee geen op zichzelf staand verschijnsel, maar het resultaat van de interactie tussen rompinstroom, straalbuis en schroef zoals die zich in het uitstromingsveld manifesteert.
Geometrie als vaste systeemgrens
De onderlinge afstand tussen straalbuis, schroef en roer bepaalt hoeveel ruimte het stromingsveld heeft om zich te ontwikkelen. Ook tipspeling, roerafstand en de vorm van het achterschip beïnvloeden hoe instroom en uitstroming zich kunnen uitmiddelen voordat het volgende component wordt bereikt.
Bij nieuwbouw kan deze samenhang integraal worden ontworpen. Bij bestaande schepen ligt de inbouwconfiguratie grotendeels vast en wordt de interactie begrensd door constructieve mogelijkheden.
Kleine afwijkingen in centrering, roerafstand of tipspeling kunnen dan al merkbare verschuivingen veroorzaken in belastingverdeling of stuurrespons, zonder dat sprake is van een zichtbaar defect.
Binnen retrofitprojecten vormt de geometrie daarom geen achtergrondfactor, maar een vaste systeemgrens waarbinnen het voortstuwingssysteem moet blijven functioneren.
Beoordeling van voortstuwing als geïntegreerd geheel
Het voortstuwingsgedrag van een schip ontstaat uit de wisselwerking tussen instroomkwaliteit, bladbelasting en roerinteractie binnen dezelfde inbouwconfiguratie en het dominante inzetgebied.
Wie één onderdeel optimaliseert verschuift belasting binnen hetzelfde systeem. Wat onder één conditie winst oplevert, kan onder een andere de gevoeligheid vergroten.
Doorslaggevend is daarom niet één gunstig resultaat op een afzonderlijk bedrijfspunt, maar de mate waarin het belastingpatroon ook bij variatie in snelheid, belasting of manoeuvre voorspelbaar blijft.
Een projectspecifieke vergelijking van instroom, bladbelasting en roerbelasting onder identieke uitgangspunten maakt zichtbaar of het systeem belastingen geleidelijk verdeelt, of dat kleine verschuivingen leiden tot merkbare sprongen in vermogensvraag of stuurrespons.
Het voortstuwingsgedrag van een straalbuisconfiguratie krijgt daarmee pas betekenis in de wisselwerking tussen geometrische inbouwruimte, de interactie van straalbuis, schroef en roer en het inzetprofiel waarin het schip daadwerkelijk opereert.
Dit artikel binnen de reeks
Binnen Straalbuis: techniek en configuratie staat de interactie tussen straalbuis, schroef en roer centraal als tweede technische systeemlaag na de geometrische inbouwruimte.
Waar het voorgaande artikel Welke geometrische inbouwruimte begrenst de positionering van een straalbuis ten opzichte van romp en achterschip beschrijft binnen welke radiale, axiale en verticale grenzen een straalbuisconfiguratie fysiek kan functioneren, verschuift de analyse hier naar de hydrodynamische wisselwerking tussen de componenten van het voortstuwingssysteem.
De volgende stap in de reeks verplaatst het beoordelingskader opnieuw. In Hoe beïnvloedt een gewijzigd inzetprofiel de technische uitgangspunten van een straalbuis wordt zichtbaar hoe veranderingen in snelheid, belasting en bedrijfscondities het belastingverloop binnen dezelfde configuratie kunnen verschuiven.
Voor reders, scheepseigenaren en technisch verantwoordelijken die deze technische uitgangspunten willen vertalen naar een concrete projectafweging, vormt ook Straalbuis voor schepen een logisch vervolg. Daar wordt uitgewerkt hoe geometrie, systeeminteractie en inzetprofiel samenkomen in een navolgbare straalbuisconfiguratie voor nieuwbouw en retrofit.
