Roersystemen voor schepen
Roersystemen voor schepen zijn complete stuursystemen die stuurinput omzetten in koersverandering, manoeuvreerbaarheid en controle binnen stroming, belasting en voortstuwing. Een roersysteem omvat het roerblad, de roergeometrie, de ophanging, de besturing en de hydrodynamische interactie met de scheepsschroef, straalbuis, de variabele bladinstelling van Controllable Pitch Propeller (CPP)-bladen, de romp en overige appendages. Deze systeemsamenhang bepaalt of een roersysteem voorspelbaar stuurkracht opbouwt, energieverlies beperkt en koerscontrole behoudt onder wisselende bedrijfscondities. Een roersysteem kan daarom pas goed worden beoordeeld wanneer stroming, stuurrespons en voortstuwingsgedrag samen worden meegewogen. Roersystemen zijn daarmee meer dan stuurorganen: zij beïnvloeden de stroming achter de schroef en werken direct door in controle, energieverbruik en voorspelbaarheid. In samenwerking met onze internationale partner ondersteunen wij reders, scheepseigenaren, superintendents en technische managers bij het analyseren, ontwerpen, optimaliseren en leveren van alle gangbare typen scheepsroeren, complete roersystemen en afzonderlijke roerbladen voor nieuwbouw- en retrofitprojecten, waarbij de samenhang tussen roerbladgeometrie, schroefgedrag, straalbuisstroming, bladinstelling, rompstroming en appendages leidend blijft voor het gevraagde systeemgedrag.
Welke roertypen vallen binnen roersystemen?
Binnen deze beoordeling vallen uiteenlopende configuraties, van twisted rudders (getwiste roeren), flap rudders (flaproeren), spade rudders (vrijhangende roeren), semi-spade rudders (semi-vrijhangende roeren) en full skeg rudders (schegroeren) tot specifieke scheepsroeren voor de binnenvaart. Per roertype verschilt hoe stroming wordt verwerkt, hoe stuurkracht wordt opgebouwd en hoe belasting wordt overgedragen binnen de totale configuratie.
Bij werk- en sleepboten, offshore schepen, binnenvaartschepen, baggerschepen, ferries en zeegaande schepen kan het roersysteem daardoor verschuiven van een gegeven component naar een bepalende factor binnen het systeemgedrag. Die rol wordt zichtbaar wanneer gedrag en verbruik niet meer logisch aansluiten op vergelijkbare operationele condities.
Wanneer is het gedrag van een roersysteem niet meer logisch te verklaren?
Een roersysteem functioneert niet meer correct zodra stuurgedrag, energieverbruik en controle niet langer aansluiten op de bestaande installatie. Afwijkingen in roergedrag manifesteren zich zelden als een duidelijke fout. Ze worden zichtbaar in hoe een schip reageert, bijvoorbeeld in een vertraagde koersopbouw, een grotere draaicirkel, instabiliteit bij koerscorrecties of een hoger energieverbruik zonder directe technische verklaring. Juist omdat deze signalen zich verspreid over het systeem voordoen, blijven ze in de praktijk vaak langer onder de radar dan wenselijk is.
Het relevante moment ligt daarom niet bij een defect, maar bij het punt waarop gedrag niet meer te herleiden is tot de bestaande installatie. Dan ontstaat de vraag of het roersysteem nog aansluit op de actuele systeemcondities, of dat het gedrag wordt bepaald door een mismatch tussen stroming, belasting en geometrie. Op dat moment is een systeemanalyse geen optimalisatie meer, maar een noodzakelijke stap.
Voor het technisch management is dit het omslagpunt waarop het roer niet langer een volgend element is, maar onderdeel wordt van de oorzaak en daarmee van de oplossing.

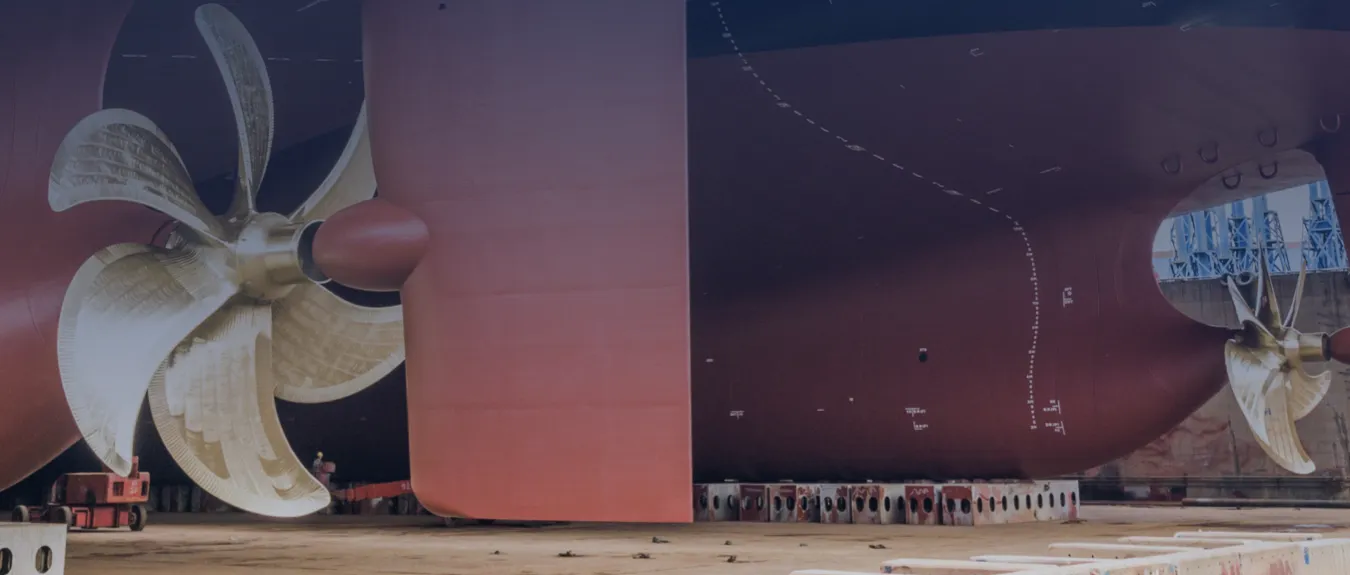

Roer en schroef als één hydrodynamisch systeem binnen roersystemen
De werking van een roersysteem kan niet los worden gezien van de schroef. Waar aanwezig beïnvloeden stromingsbeïnvloedende componenten, zoals een straalbuis of de instelling van Controllable Pitch Propeller (CPP)-bladen, het stromingsbeeld rond het roer. Achter de schroef ontstaat een versneld en roterend stromingsveld waarin nog aanzienlijke energie aanwezig is. Het roer bevindt zich direct in deze stroming en beïnvloedt hoe deze energie wordt verdeeld, afgeremd of benut.
Afhankelijk van vorm, profiel en positionering kan het roer de stroming stabiliseren en rotatie-energie omzetten in effectieve stuwkracht, of juist extra weerstand introduceren wanneer de geometrie niet aansluit op het stromingsbeeld. Deze interactie bepaalt niet alleen de stuurrespons, maar ook het totale energieverbruik van het schip.
Daarmee verschuift de rol van het roer van een stuurcomponent naar een integraal onderdeel van de voortstuwingsprestatie. De kwaliteit van die interactie wordt bepaald door romp, schroef en roer als één functioneel systeem. Die technische samenhang vormt het uitgangspunt binnen Techniek en configuratie van roersystemen, waarin stromingsgedrag, instroom en krachtopbouw binnen de configuratie verder worden uitgewerkt.
Waarom CFD leidend is bij de beoordeling van roersystemen
Zodra het gedrag van het schip niet meer eenduidig te verklaren is vanuit ervaring, ontwerpregels of afzonderlijke componenten, ontstaat het punt waarop een systeemanalyse noodzakelijk wordt. Computational Fluid Dynamics (CFD) wordt dan leidend, omdat het als enige methode inzicht geeft in de werkelijke stromingsverdeling achter de schroef en rond het roer binnen de bestaande configuratie.
Op dat punt verschuift de analyse van componentgedrag naar systeemgedrag. CFD maakt zichtbaar hoe snelheden, drukvelden en turbulentie zich ontwikkelen en hoe het roer daarop reageert onder representatieve bedrijfscondities. Daarmee kan worden vastgesteld of een gekozen roertype of scheepsroer nog aansluit op het stromingsbeeld, of juist een verstoring introduceert die doorwerkt in weerstand, cavitatie, energieverlies of verminderde controle.
Binnen nieuwbouwprojecten wordt CFD ingezet om roer, schroef en romp vanaf de ontwerpfase op elkaar af te stemmen. In retrofittrajecten vormt CFD het beslismoment waarop wordt bepaald of een aanpassing in roertype, profiel of positionering technisch verdedigbaar is. Op basis daarvan kunnen verschillende roertypen worden vergeleken en kan een scheepsroer projectspecifiek worden ontworpen als CFD-geoptimaliseerd roer, afgestemd op het werkelijke stromingsbeeld en het vaarprofiel. Daarmee verschuift de keuze van aannames en referenties naar aantoonbare systeemprestatie. De verdere validatie van stromingsgedrag, energieverdeling en reproduceerbaarheid onder belasting wordt uitgewerkt binnen Ontwerp, validatie en prestatiebeoordeling van roersystemen.
Hoe verschillen roertypen in stromingsgedrag en belasting?
De functionele verschillen tussen roertypen liggen in hoe zij stroming, stuurkracht en belasting binnen de configuratie verwerken. Twisted rudders volgen de schroefstraal en benutten aanwezige rotatie-energie binnen de slipstream. Flap rudders en andere high-lift configuraties vergroten de effectieve roerwerking en leveren extra stuurkracht, met name bij lagere snelheden of beperkte instroom.
Spade rudders bieden een directe respons met relatief lage weerstand, terwijl semi-spade en full skeg rudders extra structurele ondersteuning en robuustheid bieden bij hogere belastingen of intensief gebruik. Binnenvaartroeren en andere gespecialiseerde configuraties zijn afgestemd op beperkte waterdiepte, variabele stroming en specifieke operationele beperkingen.
De keuze tussen roertypen volgt daarom niet uit voorkeur of standaardisatie, maar uit het hydrodynamisch gedrag dat onder de gegeven condities nodig is en de mate waarin dat gedrag binnen de bestaande of nieuwe configuratie realiseerbaar blijft.
Toepasbaarheid over scheepstypen
Omdat de interactie tussen roer, schroef en romp per scheepstype anders uitwerkt, ontstaat de noodzaak om per toepassing opnieuw te beoordelen welk gedrag daadwerkelijk gevraagd wordt. Werk- en sleepboten vereisen maximale controle onder hoge belasting, offshore schepen voorspelbaar gedrag onder variabele condities, binnenvaartschepen efficiëntie binnen beperkte waterdiepte, en zeegaande schepen stabiliteit en energie-efficiëntie over langere trajecten.
Het beslismoment ligt niet bij het type schip, maar bij het punt waarop het inzetprofiel niet meer logisch aansluit op de bestaande configuratie. Dan wordt het roersysteem geen vaste keuze, maar een variabele die opnieuw moet worden afgestemd. Binnen die context worden roersystemen projectspecifiek geanalyseerd, ontworpen en geleverd, zowel voor nieuwbouw als voor retrofit.
Beoordeling van roersystemen binnen systeemcontext
Een roersysteem en de daarin toegepaste roeren kunnen alleen goed worden beoordeeld binnen de totale voortstuwingsconfiguratie van het schip. Een afwijking in stuurgedrag kan zichtbaar worden in het roer, terwijl de oorzaak ligt in instroomcondities, schroefkarakteristiek of veranderingen in gebruik.
In de praktijk leidt analyse van het roer daarom vrijwel altijd tot een bredere systeemanalyse. Dat voorkomt dat een oplossing lokaal logisch lijkt maar het onderliggende gedrag niet corrigeert. Pas binnen die samenhang wordt duidelijk of het roersysteem daadwerkelijk de beperkende factor is.
Van analyse naar ontwerpkeuze
Zodra het roersysteem als bepalende factor is geïdentificeerd, verschuift de vraag van analyse naar technische richting. In sommige gevallen blijft het bestaande ontwerp functioneel houdbaar en ligt de nadruk op optimalisatie van profiel, oppervlak of positionering. In andere situaties blijkt dat geometrie of roertype structureel niet meer aansluit op het stromingsbeeld, waardoor aanpassing of vervanging van het scheepsroer noodzakelijk wordt.
Daarbij speelt ook de inpasbaarheid binnen de bestaande configuratie een rol, inclusief constructieve aanpassingen en impact op stilstand of uitvoering.
Die afweging gaat verder dan het kiezen van een roertype. Ze raakt aan de relatie tussen roer en schroef, de verdeling van belasting, de interactie met scheg en romp en de manier waarop stuurkrachten worden opgebouwd en overgedragen binnen het besturingssysteem. Daarmee ontstaat een spectrum van technische routes, van optimalisatie tot fundamenteel herontwerp.
De keuze tussen deze routes wordt bepaald door de mate waarin het systeemgedrag reproduceerbaar en beheersbaar blijft. Waar die samenhang ontbreekt, wordt herontwerp een noodzakelijke stap. Zodra gedrag zich over tijd structureel blijft herhalen, verschuift de beoordeling naar Levensduur, retrofit en regelgeving van roersystemen, waarin technische houdbaarheid en belastingsontwikkeling centraal staan.
Roersystemen voor schepen
In samenwerking met onze internationale partner ondersteunen wij reders, scheepseigenaren, superintendents en technische managers bij het analyseren, ontwerpen, optimaliseren en leveren van alle gangbare typen scheepsroeren, complete roersystemen en afzonderlijke roerbladen voor nieuwbouw- en retrofitprojecten, waarbij de samenhang tussen roerbladgeometrie, schroefgedrag, straalbuisstroming, bladinstelling, rompstroming en appendages leidend blijft voor het gevraagde systeemgedrag.
Wat zijn roersystemen voor schepen?
Roersystemen voor schepen zijn complete stuursystemen die stuurinput omzetten in koersverandering, manoeuvreerbaarheid en controle binnen stroming, belasting en voortstuwing.
Een roersysteem omvat het roerblad, de roergeometrie, de ophanging, de besturing en de hydrodynamische interactie met de scheepsschroef, straalbuis, de variabele bladinstelling van Controllable Pitch Propeller (CPP)-bladen, de romp en overige appendages.
Deze systeemsamenhang bepaalt of een roersysteem voorspelbaar stuurkracht opbouwt, energieverlies beperkt en koerscontrole behoudt onder wisselende bedrijfscondities. Een roersysteem kan daarom pas goed worden beoordeeld wanneer stroming, stuurrespons en voortstuwingsgedrag samen worden meegewogen.
Roersystemen zijn daarmee meer dan stuurorganen: zij beïnvloeden de stroming achter de schroef en werken direct door in controle, energieverbruik en voorspelbaarheid.
Welke roertypen vallen binnen roersystemen?
Binnen deze beoordeling vallen uiteenlopende configuraties, van twisted rudders (getwiste roeren), flap rudders (flaproeren), spade rudders (vrijhangende roeren), semi-spade rudders (semi-vrijhangende roeren) en full skeg rudders (schegroeren) tot specifieke scheepsroeren voor de binnenvaart. Per roertype verschilt hoe stroming wordt verwerkt, hoe stuurkracht wordt opgebouwd en hoe belasting wordt overgedragen binnen de totale configuratie.
Bij werk- en sleepboten, offshore schepen, binnenvaartschepen, baggerschepen, ferries en zeegaande schepen kan het roersysteem daardoor verschuiven van een gegeven component naar een bepalende factor binnen het systeemgedrag. Die rol wordt zichtbaar wanneer gedrag en verbruik niet meer logisch aansluiten op vergelijkbare operationele condities.
Wanneer is het gedrag van een roersysteem niet meer logisch te verklaren?
Een roersysteem functioneert niet meer correct zodra stuurgedrag, energieverbruik en controle niet langer aansluiten op de bestaande installatie. Afwijkingen in roergedrag manifesteren zich zelden als een duidelijke fout. Ze worden zichtbaar in hoe een schip reageert, bijvoorbeeld in een vertraagde koersopbouw, een grotere draaicirkel, instabiliteit bij koerscorrecties of een hoger energieverbruik zonder directe technische verklaring. Juist omdat deze signalen zich verspreid over het systeem voordoen, blijven ze in de praktijk vaak langer onder de radar dan wenselijk is.
Het relevante moment ligt daarom niet bij een defect, maar bij het punt waarop gedrag niet meer te herleiden is tot de bestaande installatie. Dan ontstaat de vraag of het roersysteem nog aansluit op de actuele systeemcondities, of dat het gedrag wordt bepaald door een mismatch tussen stroming, belasting en geometrie. Op dat moment is een systeemanalyse geen optimalisatie meer, maar een noodzakelijke stap.
Voor het technisch management is dit het omslagpunt waarop het roer niet langer een volgend element is, maar onderdeel wordt van de oorzaak en daarmee van de oplossing.
Roer en schroef als één hydrodynamisch systeem binnen roersystemen
De werking van een roersysteem kan niet los worden gezien van de schroef. Waar aanwezig beïnvloeden stromingsbeïnvloedende componenten, zoals een straalbuis of de instelling van Controllable Pitch Propeller (CPP)-bladen, het stromingsbeeld rond het roer. Achter de schroef ontstaat een versneld en roterend stromingsveld waarin nog aanzienlijke energie aanwezig is. Het roer bevindt zich direct in deze stroming en beïnvloedt hoe deze energie wordt verdeeld, afgeremd of benut.
Afhankelijk van vorm, profiel en positionering kan het roer de stroming stabiliseren en rotatie-energie omzetten in effectieve stuwkracht, of juist extra weerstand introduceren wanneer de geometrie niet aansluit op het stromingsbeeld. Deze interactie bepaalt niet alleen de stuurrespons, maar ook het totale energieverbruik van het schip.
Daarmee verschuift de rol van het roer van een stuurcomponent naar een integraal onderdeel van de voortstuwingsprestatie. De kwaliteit van die interactie wordt bepaald door romp, schroef en roer als één functioneel systeem. Die technische samenhang vormt het uitgangspunt binnen Techniek en configuratie van roersystemen, waarin stromingsgedrag, instroom en krachtopbouw binnen de configuratie verder worden uitgewerkt.
Waarom CFD leidend is bij de beoordeling van roersystemen
Zodra het gedrag van het schip niet meer eenduidig te verklaren is vanuit ervaring, ontwerpregels of afzonderlijke componenten, ontstaat het punt waarop een systeemanalyse noodzakelijk wordt. Computational Fluid Dynamics (CFD) wordt dan leidend, omdat het als enige methode inzicht geeft in de werkelijke stromingsverdeling achter de schroef en rond het roer binnen de bestaande configuratie.
Op dat punt verschuift de analyse van componentgedrag naar systeemgedrag. CFD maakt zichtbaar hoe snelheden, drukvelden en turbulentie zich ontwikkelen en hoe het roer daarop reageert onder representatieve bedrijfscondities. Daarmee kan worden vastgesteld of een gekozen roertype of scheepsroer nog aansluit op het stromingsbeeld, of juist een verstoring introduceert die doorwerkt in weerstand, cavitatie, energieverlies of verminderde controle.
Binnen nieuwbouwprojecten wordt CFD ingezet om roer, schroef en romp vanaf de ontwerpfase op elkaar af te stemmen. In retrofittrajecten vormt CFD het beslismoment waarop wordt bepaald of een aanpassing in roertype, profiel of positionering technisch verdedigbaar is. Op basis daarvan kunnen verschillende roertypen worden vergeleken en kan een scheepsroer projectspecifiek worden ontworpen als CFD-geoptimaliseerd roer, afgestemd op het werkelijke stromingsbeeld en het vaarprofiel. Daarmee verschuift de keuze van aannames en referenties naar aantoonbare systeemprestatie. De verdere validatie van stromingsgedrag, energieverdeling en reproduceerbaarheid onder belasting wordt uitgewerkt binnen Ontwerp, validatie en prestatiebeoordeling van roersystemen.
Hoe verschillen roertypen in stromingsgedrag en belasting?
De functionele verschillen tussen roertypen liggen in hoe zij stroming, stuurkracht en belasting binnen de configuratie verwerken. Twisted rudders volgen de schroefstraal en benutten aanwezige rotatie-energie binnen de slipstream. Flap rudders en andere high-lift configuraties vergroten de effectieve roerwerking en leveren extra stuurkracht, met name bij lagere snelheden of beperkte instroom.
Spade rudders bieden een directe respons met relatief lage weerstand, terwijl semi-spade en full skeg rudders extra structurele ondersteuning en robuustheid bieden bij hogere belastingen of intensief gebruik. Binnenvaartroeren en andere gespecialiseerde configuraties zijn afgestemd op beperkte waterdiepte, variabele stroming en specifieke operationele beperkingen.
De keuze tussen roertypen volgt daarom niet uit voorkeur of standaardisatie, maar uit het hydrodynamisch gedrag dat onder de gegeven condities nodig is en de mate waarin dat gedrag binnen de bestaande of nieuwe configuratie realiseerbaar blijft.
Toepasbaarheid over scheepstypen
Omdat de interactie tussen roer, schroef en romp per scheepstype anders uitwerkt, ontstaat de noodzaak om per toepassing opnieuw te beoordelen welk gedrag daadwerkelijk gevraagd wordt. Werk- en sleepboten vereisen maximale controle onder hoge belasting, offshore schepen voorspelbaar gedrag onder variabele condities, binnenvaartschepen efficiëntie binnen beperkte waterdiepte, en zeegaande schepen stabiliteit en energie-efficiëntie over langere trajecten.
Het beslismoment ligt niet bij het type schip, maar bij het punt waarop het inzetprofiel niet meer logisch aansluit op de bestaande configuratie. Dan wordt het roersysteem geen vaste keuze, maar een variabele die opnieuw moet worden afgestemd. Binnen die context worden roersystemen projectspecifiek geanalyseerd, ontworpen en geleverd, zowel voor nieuwbouw als voor retrofit.
Beoordeling van roersystemen binnen systeemcontext
Een roersysteem en de daarin toegepaste roeren kunnen alleen goed worden beoordeeld binnen de totale voortstuwingsconfiguratie van het schip. Een afwijking in stuurgedrag kan zichtbaar worden in het roer, terwijl de oorzaak ligt in instroomcondities, schroefkarakteristiek of veranderingen in gebruik.
In de praktijk leidt analyse van het roer daarom vrijwel altijd tot een bredere systeemanalyse. Dat voorkomt dat een oplossing lokaal logisch lijkt maar het onderliggende gedrag niet corrigeert. Pas binnen die samenhang wordt duidelijk of het roersysteem daadwerkelijk de beperkende factor is.
Van analyse naar ontwerpkeuze
Zodra het roersysteem als bepalende factor is geïdentificeerd, verschuift de vraag van analyse naar technische richting. In sommige gevallen blijft het bestaande ontwerp functioneel houdbaar en ligt de nadruk op optimalisatie van profiel, oppervlak of positionering. In andere situaties blijkt dat geometrie of roertype structureel niet meer aansluit op het stromingsbeeld, waardoor aanpassing of vervanging van het scheepsroer noodzakelijk wordt.
Daarbij speelt ook de inpasbaarheid binnen de bestaande configuratie een rol, inclusief constructieve aanpassingen en impact op stilstand of uitvoering.
Die afweging gaat verder dan het kiezen van een roertype. Ze raakt aan de relatie tussen roer en schroef, de verdeling van belasting, de interactie met scheg en romp en de manier waarop stuurkrachten worden opgebouwd en overgedragen binnen het besturingssysteem. Daarmee ontstaat een spectrum van technische routes, van optimalisatie tot fundamenteel herontwerp.
De keuze tussen deze routes wordt bepaald door de mate waarin het systeemgedrag reproduceerbaar en beheersbaar blijft. Waar die samenhang ontbreekt, wordt herontwerp een noodzakelijke stap. Zodra gedrag zich over tijd structureel blijft herhalen, verschuift de beoordeling naar Levensduur, retrofit en regelgeving van roersystemen, waarin technische houdbaarheid en belastingsontwikkeling centraal staan.
